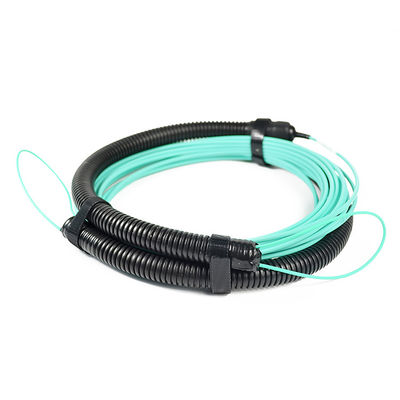

① एमपीओ / एमटीपी ट्रंक केबल

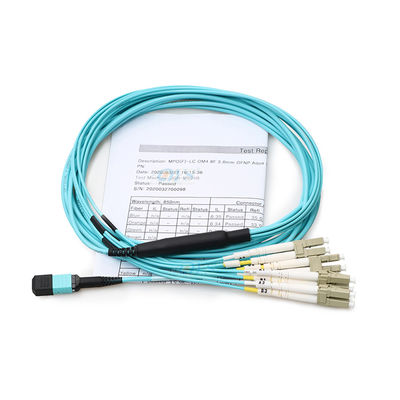

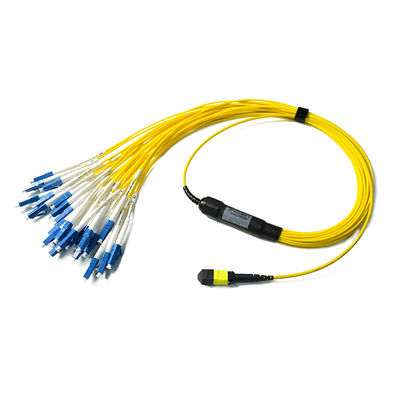

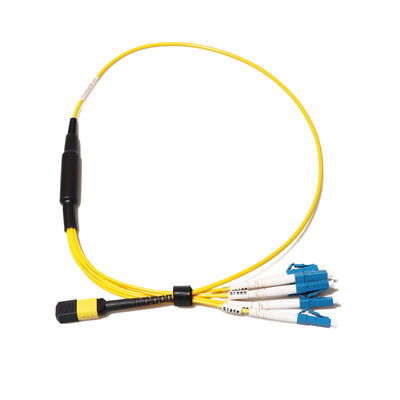

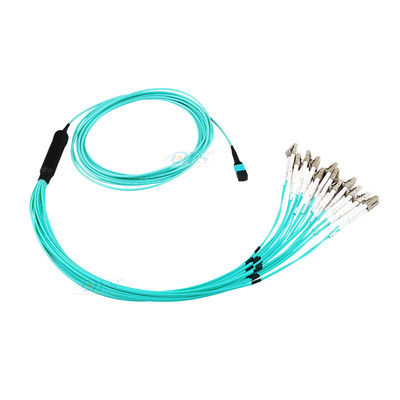

②एमपीओ/एमटीपी हार्नेस केबल्स
③MPO/MTP फैन आउट 0.9mm पैच कॉर्ड
④आईपी-सीरीज एमपीओ/एमटीपी असेंबली
⑤उच्च घनत्व पैच कॉर्ड
⑥ एमपीओ / एमटीपी लूपबैक
⑦एमटी पैच कॉर्ड
⑧एमपीओ/एमटीपी कैसेट
⑨MPO/MTP फाइबर ऑप्टिक पैच पैनल
आईपीएफएक्स (एमटीपी/एमओ)
ओडीवीए (एमटीपी/एमपीओ)
उच्च घनत्व
डेटा संचार नेटवर्क ऑप्टिकल सिस्टम एक्सेस नेटवर्क स्टोरेज एरिया नेटवर्किंग फाइबर चैनल हाई डेंसिटी आर्किटेक्चर
स्थानांतरण प्रदर्शन सुनिश्चित करने के लिए कारखाने में 100% प्री-टर्मिनेटेड और परीक्षण किया गया रैपिड कॉन्फ़िगरेशन और नेटवर्किंग, स्थापना समय कम करें 40G और 100G नेटवर्क अनुप्रयोगों का समर्थन करता है जैकेट सामग्री: LSZH, OFNR, OFNP उपलब्ध 12F, 24F, 48F, 72F, 96F, 144F तक का समर्थन करता है , अनुकूलित उत्पाद उपलब्ध हैं
|
पेश करने का स्तर
|
|
|
मानक
|
|
अभिजात वर्ग
|
|
||||
|
योजक
|
तरीका
|
एंडफेस
|
आईएल (अधिकतम) (डीबी)
|
आरएल (न्यूनतम) (डीबी)
|
आईएल (अधिकतम) (डीबी)
|
आरएल (न्यूनतम) (डीबी)
|
||||
|
एमपीओ/एमटीपी
|
एस.एम
|
12एफ/एपीसी
|
≤0.70
|
≥60
|
≤0.35
|
≥60
|
||||
|
|
|
24एफ/एपीसी
|
≤0.75
|
≥60
|
≤0.35
|
≥60
|
||||
|
|
|
48एफ/एपीसी
|
≤0.75
|
≥60
|
|
|
||||
|
|
मिमी
|
12एफ/पीसी
|
≤0.50
|
≥20
|
≤0.35
|
≥20
|
||||
|
|
|
24एफ/पीसी
|
≤0.50
|
≥20
|
≤0.35
|
≥20
|
||||
|
|
|
48एफ/पीसी
|
≤0.50
|
≥20
|
|
|
||||
|
एलसी/एससी/एफसी/एसटी
|
एस.एम
|
|
≤0.30
|
≥60
|
≤0.10
|
≥60
|
||||
|
|
|
यूपीसी
|
≤0.20
|
≥50
|
≤0.10
|
≥50
|
||||
|
|
मिमी
|
पीसी
|
≤0.20
|
≥30
|
≤0.10
|
≥30
|
||||
टिप्पणी:
1. टेस्ट वेवलेंथ: SM@1310/1550nm, MM@850/1300nm;
2. मानक अनुरूपता: GR-326, GR-1435।
|
यांत्रिक विशेषताएं
|
|
|
|
|||
|
वस्तु
|
|
मानदंड
|
अनुरूपता
|
|||
|
△IL 50 संगम के बाद
|
एमपीओ/एमटीपी
|
≤0.3 डीबी
|
जीआर-1435
|
|||
|
△IL 500 संगम के बाद
|
एलसी/एससी/एफसी/एसटी
|
≤0.2dB
|
आईईसी 61300-2-2
|
|||
|
न्यूनतम बेंड त्रिज्या (गतिशील)
|
|
20*ओडी (केबल व्यास)
|
|
|||
|
मिन बेंड त्रिज्या (स्थैतिक)
|
|
15*ओडी (केबल व्यास)
|
|
|||
|
पर्यावरण की स्थिति
|
|
|
|
|||
|
वस्तु
|
मानदंड
|
अनुरूपता
|
|
|||
|
प्रचालन तापमान
|
-40 ~ 60 डिग्री सेल्सियस
|
आईईसी 61753-1
|
|
|||
|
भंडारण तापमान
|
-45 ~ 85 डिग्री सेल्सियस
|
|
|
|||
