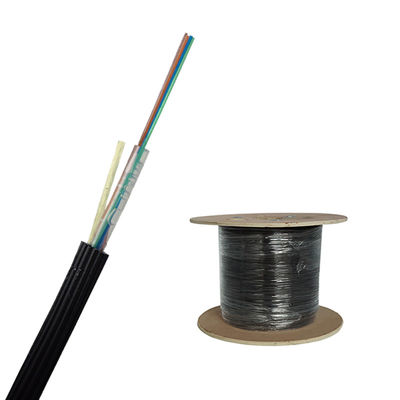

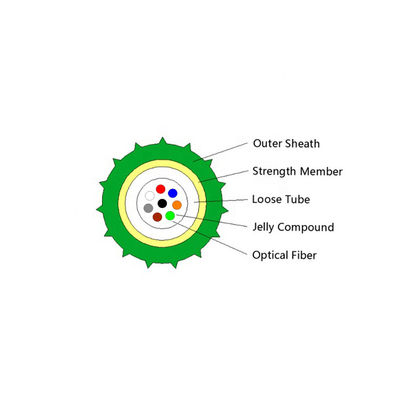

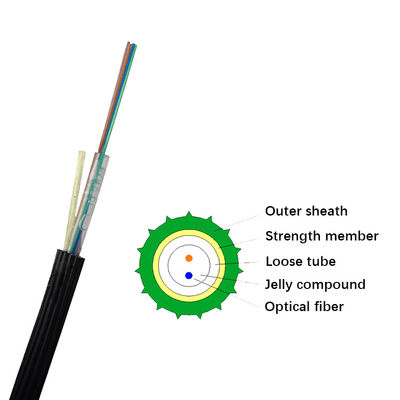

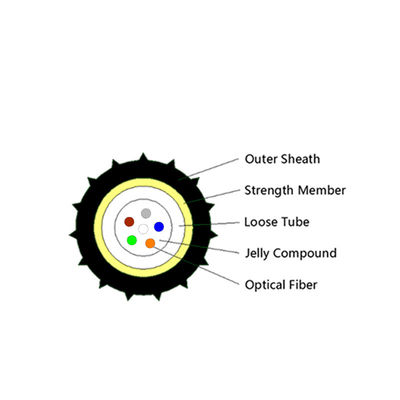

सेंट्रल ट्यूब, एयर-ब्लो माइक्रो-केबल
1. फाइबर, 250μm, एक उच्च मॉड्यूलस प्लास्टिक से बने ढीले ट्यूब में स्थित होते हैं।
2. ट्यूब पानी प्रतिरोधी भरने वाले यौगिक से भरे हुए हैं।
3. एक गैर-धातु शक्ति सदस्य के रूप में केंद्रीय ट्यूब और बाहरी म्यान के बीच स्थित अरामिड यार्न।
4. केबल एचडीपीई शीथ के साथ पूरा हो गया है।
|
केबल की संख्या
|
|
|
|
/
|
2~12
|
12 ~ 24
|
||||
|
फाइबर प्रकार
|
|
|
|
/
|
जी.657
|
|
||||
|
ढीली ट्यूब
|
|
|
सामग्री
|
मिमी
|
पीबीटी
|
|
||||
|
|
|
|
व्यास
(± 0.05 मिमी) |
|
1.6
|
2.4
|
||||
|
|
|
|
मोटाई
(± 0.03 मिमी) |
|
0.3
|
0.4
|
||||
|
|
|
|
मैक्स फाइबर
|
|
2-12
|
14-24
|
||||
|
गैर धातु शक्ति
|
|
|
सामग्री
|
/
|
अरामिड सूत
|
|
||||
|
बाहरी पर्त
|
|
|
सामग्री
|
मिमी
|
एचडीपीई
|
|
||||
|
|
|
|
मोटाई
|
|
0.5 (नाममात्र) 0.40 (न्यूनतम)
|
|
||||
|
|
|
|
रंग
|
|
काला।
|
|
||||
|
केबल व्यास (± 0.2 मिमी)
|
|
|
|
मिमी
|
2.5
|
3.5
|
||||
|
केबल वजन (± 10.0 किग्रा / किमी)
|
|
|
|
किग्रा/किमी
|
3.5
|
4.5
|
||||
|
क्षीणन गुणांक
|
|
1310 एनएम
|
|
डीबी/किमी
|
≤0.35
|
|
||||
|
|
|
1550 एनएम
|
|
≤0.21
|
|
|
||||
|
मैक्स।तन्यता ताकत
|
|
|
|
एन
|
120
|
150
|
||||
|
मैक्स।क्रश प्रतिरोध
|
|
|
|
एन/
100 मिमी
|
1000
|
|
||||
|
मिन।झुकने त्रिज्या
|
बिना टेंशन के
|
|
|
मिमी
|
10.0×केबल-φ
|
|
||||
|
|
अधिकतम तनाव के तहत
|
|
|
20.0×केबल-φ
|
|
|
||||
|
तापमान की रेंज
(℃) |
इंस्टालेशन
|
|
|
℃
|
-10 ℃ + 40 ℃
|
|
||||
|
|
परिवहन और भंडारण
|
|
|
-40 ℃ + 60 ℃
|
|
|
||||
|
|
कार्यवाही
|
|
|
-30 ℃ + 50 ℃
|
|
|
||||
