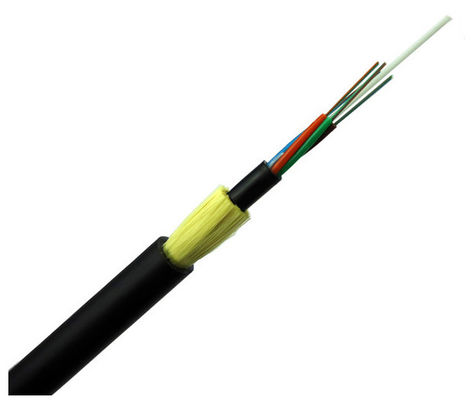

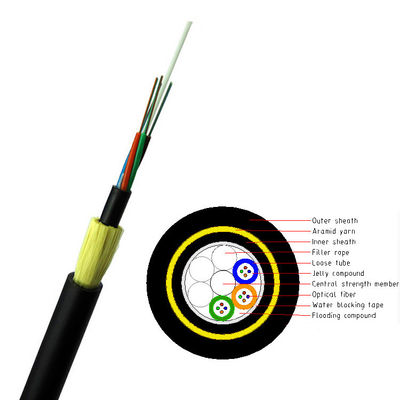

एडीएसएस केबल ढीली ट्यूब फंसी हुई संरचना है।ऑप्टिकल फाइबर 250 हैमाइक्रोन, ढीली ट्यूब उच्च मापांक वाले प्लास्टिक से बनी होती है, जो जलरोधी यौगिक से भरी होती है.केबल कोर के केंद्र में एक FRP शक्ति सदस्य है,ढीली ट्यूब (और भरने वाली रस्सी) को एक कॉम्पैक्ट और गोल केबल कोर बनाने के लिए केंद्रीय सुदृढीकरण कोर के चारों ओर घुमाया जाता है, और केबल कोर में अंतर पानी अवरोधक भराव से भर जाता है।केबल का बाहरी भाग एक पॉलीथीन (पीई) आंतरिक म्यान है, फिर मुड़ी हुई उच्च तन्यता वाली धातु,सामान्य रूप से उपयोग करेंहाइ डेन्सिटी पोलिथीन (एचडीपीई) बाहरी म्यान याइलेक्ट्रिक ट्रैकिंग (एटी) बाहरी म्यान।
|
केबल फाइबर गिनती
|
|
|
|
/
|
2 ~ 30
|
32 ~ 60
|
62~72
|
||||||
|
संरचना
|
|
|
|
/
|
1+5
|
1+5
|
1+6
|
||||||
|
फाइबर शैली
|
|
|
|
/
|
G.652D
|
|
|
||||||
|
केंद्रीय शक्ति सदस्य
|
|
|
सामग्री
|
मिमी
|
एफआरपी
|
|
|
||||||
|
|
|
|
व्यास (औसत)
|
|
1.5
|
1.5
|
2.1
|
||||||
|
ढीली ट्यूब
|
|
|
सामग्री
|
मिमी
|
पीबीटी
|
|
|
||||||
|
|
|
|
व्यास (औसत)
|
|
1.8
|
2.1
|
2.1
|
||||||
|
|
|
|
मोटाई (औसत)
|
|
0.32
|
0.35
|
0.35
|
||||||
|
|
|
|
अधिकतम फाइबर / ढीली ट्यूब
|
|
6
|
12
|
12
|
||||||
|
|
|
|
ट्यूबों का रंग
|
|
पूर्ण रंग पहचान
|
|
|
||||||
|
|
|
|
फाइबर अतिरिक्त लंबाई
|
%
|
0.7 ~ 0.8
|
|
|
||||||
|
पानी प्रतिरोध
|
|
|
सामग्री
|
/
|
केबल जेली
|
|
|
||||||
|
आंतरिक सहथ
|
|
|
सामग्री
|
मिमी
|
एमडीपीई
|
|
|
||||||
|
|
|
|
भीतर का आवरण
|
|
0.9 मिमी
|
|
|
||||||
|
गैर-धातु घटकों को मजबूत करते हैं
|
|
|
सामग्री
|
/
|
अरामिड यार्न
|
|
|
||||||
|
बाहरी पर्त
|
|
|
सामग्री
|
मिमी
|
एमडीपीई
|
|
|
||||||
|
|
|
|
बाहरी पर्त
|
|
1.8 मिमी
|
|
|
||||||
|
केबल व्यास (औसत)
|
|
|
|
मिमी
|
10.9
|
11.5
|
12.1
|
||||||
|
केबल वजन (अनुमानित)
|
|
|
|
किग्रा/किमी
|
95
|
110
|
120
|
||||||
|
केबल अनुभागीय क्षेत्र
|
|
|
|
मिमी2
|
93.31
|
103.87
|
114.99
|
||||||
|
क्षीणन गुणांक (अधिकतम)
|
1310 एनएम
|
|
|
डीबी/किमी
|
0.35
|
|
|
||||||
|
|
1550 एनएम
|
|
|
0.21
|
|
|
|
||||||
|
रेटेड तन्य शक्ति (आरटीएस)
|
|
|
|
के.एन.
|
6
|
|
|
||||||
|
अधिकतम अनुमत तनाव (एमएटी)
|
|
|
|
के.एन.
|
2.5
|
|
|
||||||
|
वार्षिक औसत परिचालन तनाव (ईडीएस)
|
|
|
|
के.एन.
|
3.2
|
|
|
||||||
|
यंग मापांक
|
|
|
|
केएन/एमएम2
|
7.8
|
|
|
||||||
|
ताप विस्तार प्रसार गुणांक
|
|
|
|
10-6/℃
|
9
|
|
|
||||||
|
क्रश प्रतिरोध
|
|
दीर्घकालिक
|
|
एन / 100 मिमी
|
1100
|
|
|
||||||
|
|
|
लघु अवधि
|
|
2200
|
|
|
|
||||||
|
अनुमति तुला त्रिज्या
|
|
स्थिर
|
|
मिमी
|
ओडी का 15
|
|
|
||||||
|
|
|
गतिशील
|
|
ओडी का 20
|
|
|
|
||||||
|
तापमान
|
|
बिछाते समय
|
|
℃
|
-20~+60
|
|
|
||||||
|
|
|
भंडारण और परिवहन
|
|
-40~+70
|
|
|
|
||||||
|
|
|
चल रहा है
|
|
-40~+70
|
|
|
|
||||||
|
आवेदन की गुंजाइश
|
|
110kV के तहत वोल्टेज स्तर के लिए उपयुक्त, 25m / s से नीचे हवा की गति, 5 मिमी की आइसिंग
|
|
|
|
|
|
||||||
|
केबल के निशान
|
|
कंपनी का नाम ADSS-××B1-PE-100M DL/T 788-2001 ××××M वर्ष
(या ग्राहक के अनुरोध पर) |
|
|
|
|
|
||||||
