FTTx अनुप्रयोग और रखरखाव पर PON80 श्रृंखला PON ऑप्टिकल पावर मीटर लक्ष्य।यह बिजली मीटर आवाज, डेटा और वीडियो के संकेतों का एक साथ परीक्षण और अनुमान लगाने में सक्षम है।यह PON परियोजनाओं के निर्माण और रखरखाव के लिए एक आवश्यक और आदर्श उपकरण है।
1. यह आवाज, डेटा और वीडियो सिग्नल तुल्यकालिक माप पर प्रयोग कर सकता है और बीपीओएन / ईपीओएन / जीपीओएन पर प्रदर्शित कर सकता है।
2. फाइबर पर सभी तीन तरंग दैर्ध्य के लिए एक साथ माप प्रदान करना (1490nm, 1550nm, 1310nm)
3. 1310nm अपस्ट्रीम के बर्स्ट मोड माप में उपयोग किया जाता है।

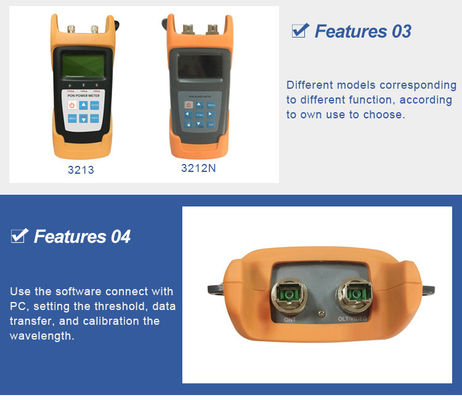

4. पीसी के साथ सॉफ्टवेयर कनेक्ट का उपयोग करें, थ्रेसहोल्ड सेट करना, डेटा ट्रांसफर करना और एवे लंबाई को अंशांकन करना।
5.USB संचार पोर्ट एक PC.1000measurement आइटम को डेटा ट्रांसफर करने में सक्षम बनाता है जिसे डेटा समीक्षा के लिए PON80 PON पावर मीटर या कंप्यूटर में सहेजा जा सकता है।
6. ऑप्टिकल पावर मीटर मॉड्यूल के साथ, 850,300,1310,1490,1550,1625sixs (PON80AP, PON80A बिना 850nm तरंग दैर्ध्य) शामिल हैं;विजुअल फॉल्ट लोकेटर मॉड्यूल (PON80 और PON80AV) के साथ
7. एक बंदरगाह के साथ ऑप्टिकल पावर मीटर और वीएफएल। (केवल टी-पीओ 3213 ए)
8. वैकल्पिक चीनी / अंग्रेजी प्रदर्शन।
9. कुल मिलाकर 10 अलग-अलग थ्रेसहोल्ड सेट की पेशकश करता है, तीन स्थिति एल ई डी क्रमशः पास, चेतावनी और विफल की विभिन्न ऑप्टिकल सिग्नल स्थितियों का प्रतिनिधित्व करते हैं।
10.10 मिनट ऑटो-ऑफ फ़ंक्शन को सक्रिय या निष्क्रिय किया जा सकता है
11. अच्छी कुंजी डिजाइन, उच्च संवेदनशीलता, परीक्षक की मात्रा और वजन को बहुत कम करना।
12. अलग-अलग कार्यों के अनुरूप अलग-अलग मॉडल, चुनने के लिए स्वयं के उपयोग के अनुसार।
पीओएन मॉड्यूल
|
1310 अपस्ट्रीम माप
|
|
|
|
पास जोन (एनएम)
|
1260 एनएम ~ 1360 एनएम
|
|
|
मापन रेंज (डीबीएम)
|
-40 डीबीएम ~ + 10 डीबीएम
|
|
|
आउटपुट पावर (अधिकतम)
|
15dBm
|
|
|
अलगाव @ 1490/1550 (डीबी)
|
> 40 डीबी
|
|
|
फट मोड माप
गलती |
<± 0.5 डीबी
|
|
|
1490 डाउनस्ट्रीम माप
|
|
|
|
पास जोन (एनएम)
|
1535 एनएम ~ 1570 एनएम
|
|
|
मापन रेंज (डीबीएम)
|
-40 डीबीएम ~ + 10 डीबीएम
|
|
|
आउटपुट पावर (अधिकतम)
|
25dBm
|
|
|
अलगाव @ 1310/1550 (डीबी)
|
> 40 डीबी
|
|
|
1550 डाउनस्ट्रीम माप
|
|
|
|
पास जोन (एनएम)
|
1535 एनएम ~ 1570 एनएम
|
|
|
मापन रेंज (डीबीएम)
|
-40 डीबीएम ~ + 10 डीबीएम
|
|
|
आउटपुट पावर (अधिकतम)
|
25dBm
|
|
|
आइसोलेशन@1310/1490nm)
|
> 40 डीबी
|
|
|
माप की सटीकता
|
|
|
|
प्राकृतिक अनिश्चितता (डीबी)
|
± 0.5 डीबी
|
|
|
रैखिकता (डीबी)
|
± 0.1 डीबी
|
|
|
सम्मिलन हानि (डीबी) से गुजरना
|
<1.5 डीबी
|
|
|
सामान्य जानकारी
|
|
|
|
|
||||
|
डिटेक्टर प्रकार
|
IngaAs
|
|
|
|
||||
|
ऑप्टिकल कनेक्टर
|
एफसी/एससी/एसटी इंटरचेंजेबल/2.5 यूनिवर्सलअनुकूलक
|
|
|
|
||||
|
फाइबर प्रकार
|
एसएम 9/125um
|
|
|
|
||||
|
मापन इकाई
|
डीबी/डीबीएम/एक्सडब्ल्यू
|
|
|
|
||||
|
संकल्प (डीबी)
|
0.01 डीबी
|
|
|
|
||||
|
ऑपरेशन वोल्टेज (वी)
|
डीसी 3.3V ~ 5.5V
|
|
|
|
||||
|
बिजली की आपूर्ति
|
3pc1.5V बैटरी
|
|
|
|
||||
|
लगातार संचालन समय (एच)
|
पीओएन: 90 एच
|
पीओएन: 90 एच
ओपीएम: 100h
वीएफएल: 50h
|
पीओएन: 90 ह
वीएफएल: 50h
|
पीओएन: 90 एच
ओपीएम: 100h
|
||||
|
ऑपरेशन तापमान (℃)
|
-10 ℃ ~ 60 ℃
|
|
|
|
||||
|
भंडारण तापमान (℃)
|
-10 ℃ ~ 60 ℃
|
|
|
|
||||
|
वजन (किग्रा)
|
423 जी
|
425 ग्राम
|
424 जी
|
424 जी
|
||||
टिप्पणी: बैटरी का ऑपरेशन समय सभी उपकरणों के लिए होता है जो बैकलाइट चालू नहीं करते हैं, अगर बैकलाइट चालू हो जाता है तो ऑपरेशन का समय कम हो जाएगा।
सामान्य ऑप्टिकल पावर मीटर मॉड्यूल
|
सामान्य ऑप्टिकल पावर मीटर
|
PON80
|
PON80A
|
PON80AP
|
|||
|
माप की सटीकता
|
|
|
|
|||
|
प्राकृतिक अनिश्चितता (डीबी)
|
± 0.5 डीबी
|
|
|
|||
|
रैखिकता (डीबी)
|
कोई नहीं
|
± 0.1 डीबी
|
|
|||
|
मापन रेंज (डीबीएम)
|
-70dBm ~ + 6dBm
|
|
|
|||
|
सामान्य जानकारी
|
|
|
|
|||
|
मापन इकाई
|
कोई नहीं
|
डीबी/डीबीएम
|
|
|||
|
संकल्प (डीबी)
|
|
0.01 डीबी
|
|
|||
|
अंशांकन तरंग दैर्ध्य (एनएम)
|
|
1300/1310/1490/1550/1625
|
850/1300/1310/1490/1550/1625
|
|||
|
डिटेक्टर प्रकार
|
|
IngaAs
|
|
|||
|
ऑप्टिकल कनेक्टर
|
|
एफसी/एससी/एसटी इंटरचेंजेबल/2.5 यूनिवर्सल
|
|
|||
वीएफएल मॉड्यूल
|
वीएफ़एल
|
PON80
|
PON80A
|
PON80AV
|
|
|
बिजली उत्पादन
|
कोई नहीं
|
> 0.5mW
|
|
|
|
वेवलेंथ
|
|
650 एनएम
|
|
|
|
ऑप्टिकल कनेक्टर
|
|
FC/SC/ST इंटरचेंजेबल/2.5 यूनिवर्सल एडॉप्टर
|
|
|
|
फाइबर प्रकार
|
|
एसएम/एमएम
|
|
|
