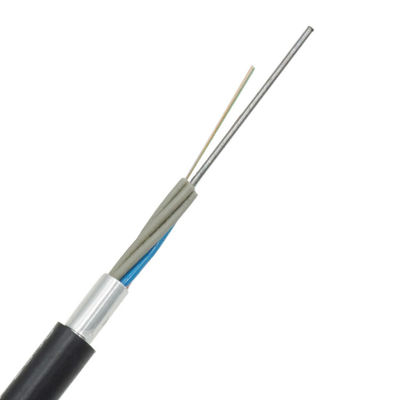

GYTA 6 कोर G652D सिंगल मोड स्ट्रैंडेड लूज ट्यूब आर्मर्ड फाइबर ऑप्टिक केबल

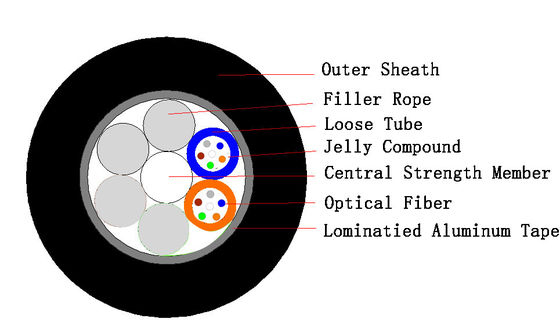

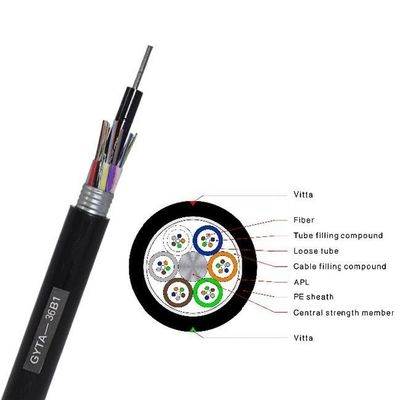

फाइबर, 250μm, एक उच्च मॉड्यूलस प्लास्टिक से बने ढीले ट्यूब में स्थित होते हैं।ट्यूब पानी प्रतिरोधी भरने वाले यौगिक से भरे हुए हैं।केबल कोर के केंद्र में एक धातु सुदृढीकरण कोर है, जो निश्चित संख्या में कोर के लिए पॉलीथीन (पीई) के साथ लेपित है।ढीली टयूबिंग (और भरने वाली रस्सी) केंद्रीय मजबूती कोर के चारों ओर एक कॉम्पैक्ट और गोलाकार केबल कोर में फंसी हुई है, और केबल कोर में अंतराल जल-अवरुद्ध भराव से भरे हुए हैं।प्लास्टिक-एल्यूमीनियम टेप (एपीएल) के साथ अनुदैर्ध्य रूप से लेपित होने के बाद, पॉलीइथाइलीन आंतरिक म्यान की एक परत बाहर निकाली जाती है।दोनों पक्षों पर प्लास्टिक स्टील टेप (पीएसपी) के साथ अनुदैर्ध्य रूप से लेपित होने के बाद, केबल बनाने के लिए एक पॉलीथीन शीथ निकाला जाता है।
|
रेशा
गिनती करना |
व्यास
(मिमी) |
नाममात्र
वज़न (किग्रा/किमी) |
मैक्स फाइबर
प्रति ट्यूब |
की अधिकतम संख्या
(ट्यूब + भराव) |
स्वीकार्य तन्यता भार
(एन) |
|
स्वीकार्य क्रश प्रतिरोध
(एन / 100 मिमी) |
|
||
|
|
|
|
|
|
लघु अवधि
|
दीर्घकालिक
|
लघु अवधि
|
दीर्घकालिक
|
||
|
2 ~ 36
|
10.3
|
109
|
6
|
6
|
1500
|
600
|
1000
|
300
|
||
|
38 ~ 72
|
11.5
|
145
|
12
|
6
|
1500
|
600
|
1000
|
300
|
||
|
74 ~ 96
|
13.5
|
175
|
12
|
8
|
1500
|
600
|
1000
|
300
|
||
|
98 ~ 120
|
14.8
|
209
|
12
|
10
|
1700
|
600
|
1000
|
300
|
||
|
122~144
|
16.6
|
249
|
12
|
12
|
2000
|
600
|
1000
|
300
|
||
|
146~216
|
16.7
|
254
|
12
|
18 (2 परतें)
|
2000
|
600
|
1000
|
300
|
||
|
218 ~ 288
|
19.0
|
325
|
12
|
24 (2 परतें)
|
2500
|
600
|
1000
|
300
|
||
