फाइबर ऑप्टिक ड्रॉप केबलविवरण:

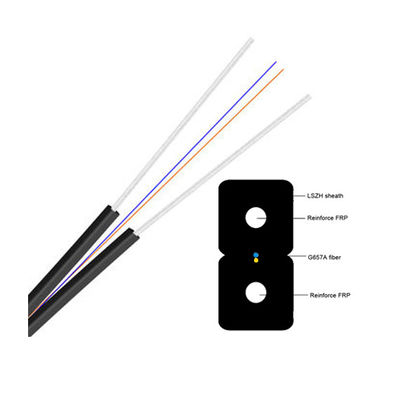

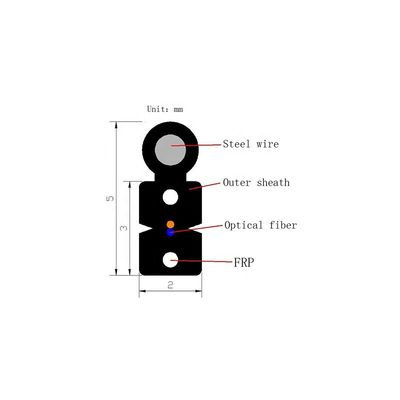

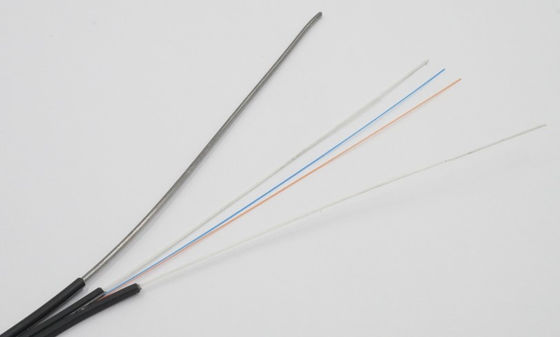

ऑप्टिकल फाइबर यूनिट केंद्र में स्थित है। दो समानांतर फाइबर प्रबलित प्लास्टिक (FRP) को दोनों तरफ रखा गया है। अतिरिक्त स्ट्रेंथ मेंबर के रूप में एक स्टील वायर भी लगाया जाता है।फिर केबल को काले या रंग के LsZH शीथ के साथ पूरा किया जाता है।
फाइबर ऑप्टिक ड्रॉप केबलविशेषताएँ:
फाइबर ऑप्टिक ड्रॉप केबलआवेदन पत्र:
|
केबल की संख्या
|
|
|
|
2
|
|||
|
फाइबर मॉडल
|
|
|
|
G.657A1
|
|||
|
शक्ति सदस्य
|
सामग्री
|
|
|
एफआरपी
|
|||
|
|
व्यास (± 0.03) मिमी
|
|
|
0.5
|
|||
|
|
नहीं।
|
|
|
2
|
|||
|
संदेशवाहक तार
|
व्यास (± 0.05) मिमी
|
|
|
1.0
|
|||
|
बाहरी पर्त
|
सामग्री
|
|
|
एलएसझेडएच
|
|||
|
|
रंग
|
|
|
काला
|
|||
|
केबल का आकार (± 0.2) मिमी
|
|
|
|
2.0 × 5.0
|
|||
|
केबल वजन (± 2) किग्रा / किमी
|
|
|
|
20
|
|||
|
स्वीकार्य तन्य शक्ति
|
|
लघु अवधि
|
एन
|
600
|
|||
|
|
|
दीर्घकालिक
|
|
300
|
|||
|
स्वीकार्य क्रश प्रतिरोध
|
|
लघु अवधि
|
एन / 100 मिमी
|
2200
|
|||
|
|
|
दीर्घकालिक
|
|
1000
|
|||
|
मिन।झुकने त्रिज्या
|
|
बिना टेंशन के
|
|
10×केबल-φ
|
|||
|
|
|
अधिकतम तनाव के तहत
|
|
20×केबल-φ
|
|||
|
तापमान की रेंज
(℃) |
|
इंस्टालेशन
|
|
-20~+60
|
|||
|
|
|
परिवहन और भंडारण
|
|
-40~+70
|
|||
|
|
|
कार्यवाही
|
|
-40~+70
|
|||
