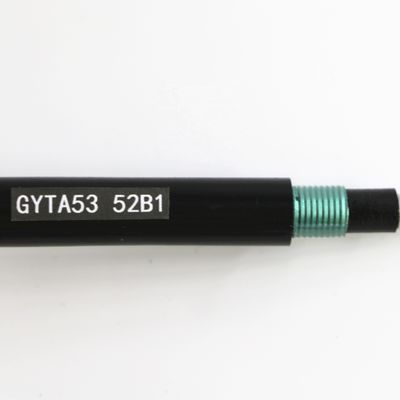

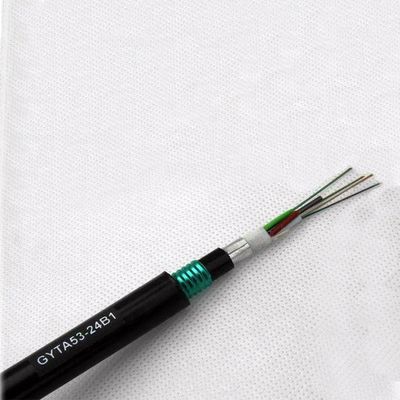

GYTA53 आउटडोर 12 24 48 कोर पीई आउट शीथ अंडरग्राउंड आर्मर्ड फाइबर ऑप्टिक केबल
|
केबल की संख्या
|
|
12
|
24
|
48
|
|||
|
फाइबर मॉडल
|
|
G.652D
|
|
|
|||
|
डिज़ाइन
(शक्ति सदस्य + ट्यूब और भराव) |
|
1+5 |
|
|
|||
|
केंद्रीय शक्ति सदस्य |
सामग्री
|
इस्पात तार
|
|
|
|||
|
|
व्यास (± 0.5) मिमी
|
1.4
|
|
|
|||
|
ढीली ट्यूब |
सामग्री
|
पीबीटी
|
|
|
|||
|
|
व्यास (± 0.06) मिमी
|
1.72
|
1.72
|
2.0
|
|||
|
|
मोटाई (± 0.03) मिमी
|
0.30
|
0.30
|
0.32
|
|||
|
|
Max.Core NO./Tube
|
6
|
6
|
12
|
|||
|
भराव रस्सी |
सामग्री
|
एलडीपीई
|
|
|
|||
|
|
व्यास (± 0.06) मिमी
|
1.7
|
1.7
|
2.0
|
|||
|
|
नहीं।
|
3
|
1
|
1
|
|||
|
नमी बाधा |
सामग्री
|
पॉलिमर लेपित एल्यूमीनियम टेप
|
|
|
|||
|
|
मोटाई (± 0.03) मिमी
|
0.20
|
|
|
|||
|
भीतरी
म्यान |
सामग्री
|
एमडीपीई
|
|
|
|||
|
|
मोटाई (± 0.2) मिमी
|
0.9
|
|
|
|||
|
आर्मोरिंग |
सामग्री
|
पॉलिमर कोटेड स्टील टेप
|
|
|
|||
|
|
मोटाई (± 0.2) मिमी
|
0.22
|
|
|
|||
|
जल प्रस्फुटन परत |
सामग्री |
भरने वाला यौगिक |
|
|
|||
|
बाहरी पर्त |
सामग्री
|
एमडीपीई
|
|
|
|||
|
|
मोटाई (± 0.2) मिमी
|
1.8
|
|
|
|||
|
केबल व्यास (± 0.5) मिमी
|
|
12.5
|
12.5
|
13.1
|
|||
|
केबल वजन (± 10) किग्रा / किमी
|
|
152
|
167
|
167
|
|||
|
क्षीणन |
1310 एनएम
|
0.35 डीबी / किमी
|
|
|
|||
|
|
1550 एनएम
|
0.21 डीबी / किमी
|
|
|
|||
|
मिन।झुकने त्रिज्या |
बिना टेंशन के
|
12.5×केबल-φ
|
|
|
|||
|
|
अधिकतम तनाव के तहत
|
25.0×केबल-φ
|
|
|
|||
|
तापमान की रेंज (℃) |
इंस्टालेशन
|
-20~+60
|
|
|
|||
|
|
परिवहन और भंडारण
|
-40~+70
|
|
|
|||
|
|
कार्यवाही
|
-40~+70
|
|
|
|||
